勵磁涌流抑制控制器

1、概述

隨著能源危機和環境問題的惡化，優化能源結構、加快能源轉型成為世界各國的普遍共識。大力發展可再生能源，實現能源生產向可再生能源轉型，是中國乃至全球能源與經濟實現可持續發展的重大需求。以新能源為主體的新型電力系統正在快速從局部向全局演變。通常情況下在斷路器分合操作的瞬間，系統電壓的相角通常都是隨機的和不確定的。這常常導致在投切某些一次設備時，產生過電壓和涌流。不僅會對運行設備造成危害，而且會導致保護裝置誤動，嚴重威脅系統運行的安全、可靠、穩定性。為了應對這一需求并結合現場情況，我公司研發了新一代的勵磁涌流抑制控制器，它運用精確的相位控制技術實現了對操作過電壓和涌流的有效抑制，可廣泛應用于分合空載變壓器、電容器組及空載線路的場合。針對變壓器的投切，裝置使用了先進的剩磁計算算法，可以只通過分閘時變壓器受控側的電壓數據，計算出變壓器剩磁，并基于剩磁大小，使用最優合閘角選擇算法，計算得到下次合閘目標角。剩磁算法使得裝置在不控分的情況下也能獲得良好的涌流抑制效果，大大提高了裝置在現場應用的靈活性和涌流抑制效果。

產品廣泛應用于電力系統，工業自動化，建筑行業，交通運輸行業，新能源領域等。

2、架構特點

1）標準加強型單元機箱，按抗強振動、強干擾設計，適用于惡劣環境。

2）集成電路全部采用工業品或軍品，具有很高的穩定性和可靠性。

3）主控CPU采用高速工業級RISC處理器。

4）采用高速高精度多路A/D同步采樣技術，每周波采樣200點，保證高測量精度。

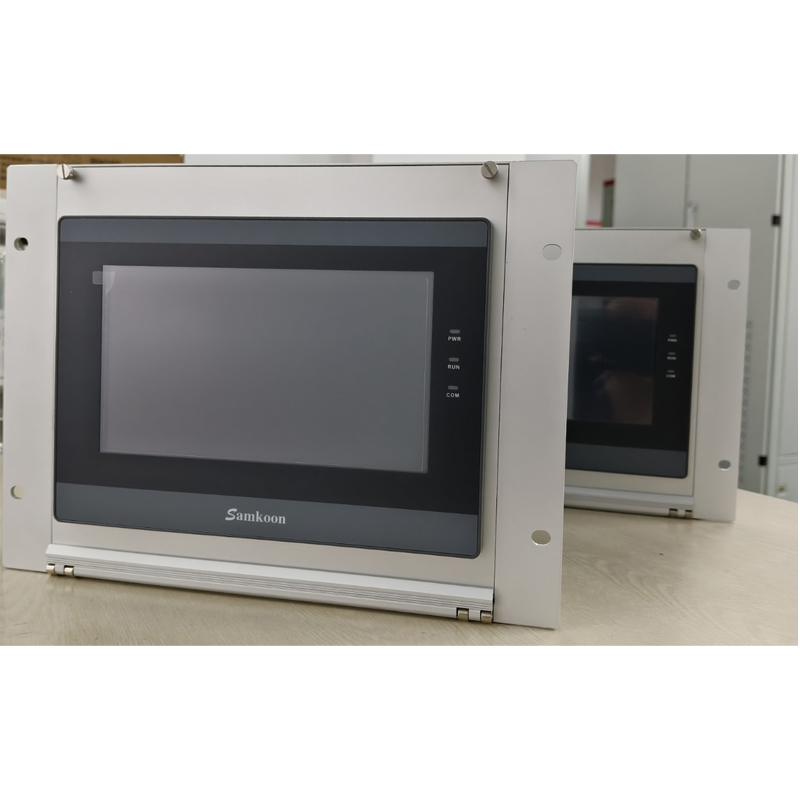

5）采用工業級電阻式觸摸顯示器，分辨率800X480，屏幕尺寸7英寸，顏色262,144色，全中文菜單人機交互界面，操作方面、簡單易學。

6）強大的通訊功能，支持以太網、雙RS485等多種通訊規約。

3、主要功能特點：

控制器針對不同類型的斷路器及不同類型的負荷特性，采取不同的控制策略，通過方便靈活的設置控制參數及定值，實現有效抑制因斷路器操作而產生的過電壓和涌流。勵磁涌流抑制控制器使用了先進的剩磁計算算法，其基本原理就是通過變壓器剩磁與偏磁互相抵消來抑制勵磁涌流，是限制勵磁涌流的一種新思路，可以只通過分閘時變壓器受控側的電壓數據，計算出變壓器剩磁，并基于剩磁大小，使用最優合閘角選擇算法，計算得到下次合閘的目標角。從當前實際應用情況來看，該控制器在正常工作狀況下能夠有效抑制變壓器勵磁涌流小于額定電流。基于此，該控制器可以降低能源損耗，提高電網運行穩定性和經濟性。

主要功能：

1)抑制過電壓和涌流功能

2)聯動操作斷路器分合閘控制功能

3)針對變壓器的剩磁計算功能

4)合閘效果自動分析功能

5)電源側PT斷線告警功能

6)事件記錄功能

7)動作時間異常告警功能

8)錄波功能

9)通訊
